設備概要

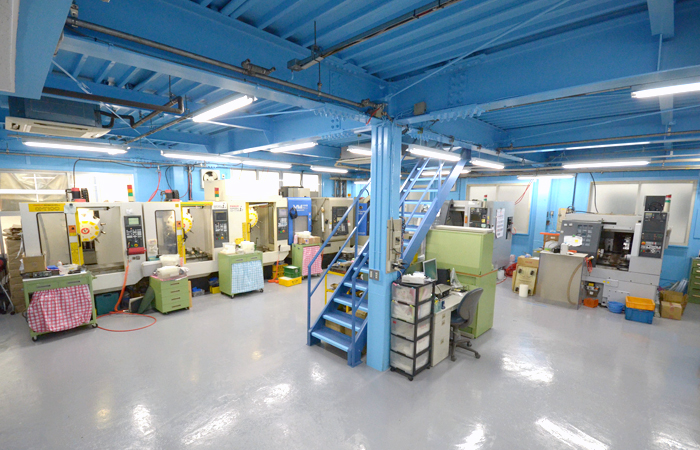

生産設備環境

作業効率の良い中型機を中心にマシニングセンター・NC旋盤を短ライン化されています。
最新の高速・高精度加工機を使用して製品の試作から量産まで切削加工生産を行います

この短ライン設備は当事業所が受注生産事業を長年取り組みを行い繰り返し増設された設備環境です。お客様が取り組む様々なプロジェクトの設備や機器ユニットの部品構成を設計製作する上でエンジニアリング・プラスチック材料を使用した加工部品採用が欠かせないお客様に活用していただきました。

ご案件に対し有効な役割を担える選択肢のひとつとして切削加工製法による部品製作現場が存在いたします。
NC制御機による安定した寸法制御を基本に多品種少量から多品種量産まで経済的優位性や短期間製作の実現など多様なニーズにお応えするための当社設備環境です

精密機械加工

NC制御機

マシニングセンター	移動量　X560mm  Y450mm  Z450mm 同時4軸制御Ｂ軸360°
ＮＣ旋盤	移動量　φ450mm　Ｌ470mm　/　φ300mm　Ｌ600mm
CO2レーザーカット	移動量　Ｘ610mm　Ｙ960mm
CO2レーザー彫刻	移動量　Ｘ610mm　Ｙ860mm
	(レーザー最大加工物サイズ　Ｘ610mm　Ｙ1061mm　Ｚ177mm)
UV-LEDプリンター	移動量　Ｘ330mm　Ｙ508mm　Ｚ100mm
三次元座標測定器	移動量　X300mm  Y500mm  Z300mm　最少表示量　0.0005mm

NC制御機合計14台（2017年現在）

板形状・円筒形状・自由形状など様々な形状の材料を多面複合加工いたします。
繰り返し精度の信頼性と安定した加工スピードの速さが特徴です　
また各種加工機による複合的な組み合わせが可能で機構部品から外装部品まで一貫した製作が行えます

汎用機

真空装置・材料切断機 合計8台
汎用設備をNC設備と併用させた精密加工も良質な製品を作る上で欠かすことが出来ません。
効率的な作業が行えるよう使用する汎用設備にも創意工夫がされています。

測定機器各種

マイクロメータ、ブレードマイクロメータ、デジタルノギス、ダイヤルノギス、標準ノギス、デプスゲージ、ダイヤルゲージ、マイクロホールテスト、ピンゲージ、ブロックゲージ、テストインジケータ、ダイヤルキャリパーゲージ、Mネジプラグ・リング、PTプラグ・リング、PTプラグ・リング、その他プラグ・リング
各種の測定機器は加工設備や作業を行う寸法領域が測定可能です。通常業務で頻繁に使用されている範囲内で各種測定機器を常備しています。

プログラミングソフト

Cad Cam 2-1/2（2.5）次元自動プログラミングソフト 、 デザインソフト（Adobe CC等）
精密加工に使用されるソフトは高速演算処理機能で曲面部も滑らかな仕上げ加工を行えます　またデザインや画像を多用する作業に活躍するソフトも充実しています
合計6台
